PT100,CU50,PT1000等熱電阻接法方法如下圖

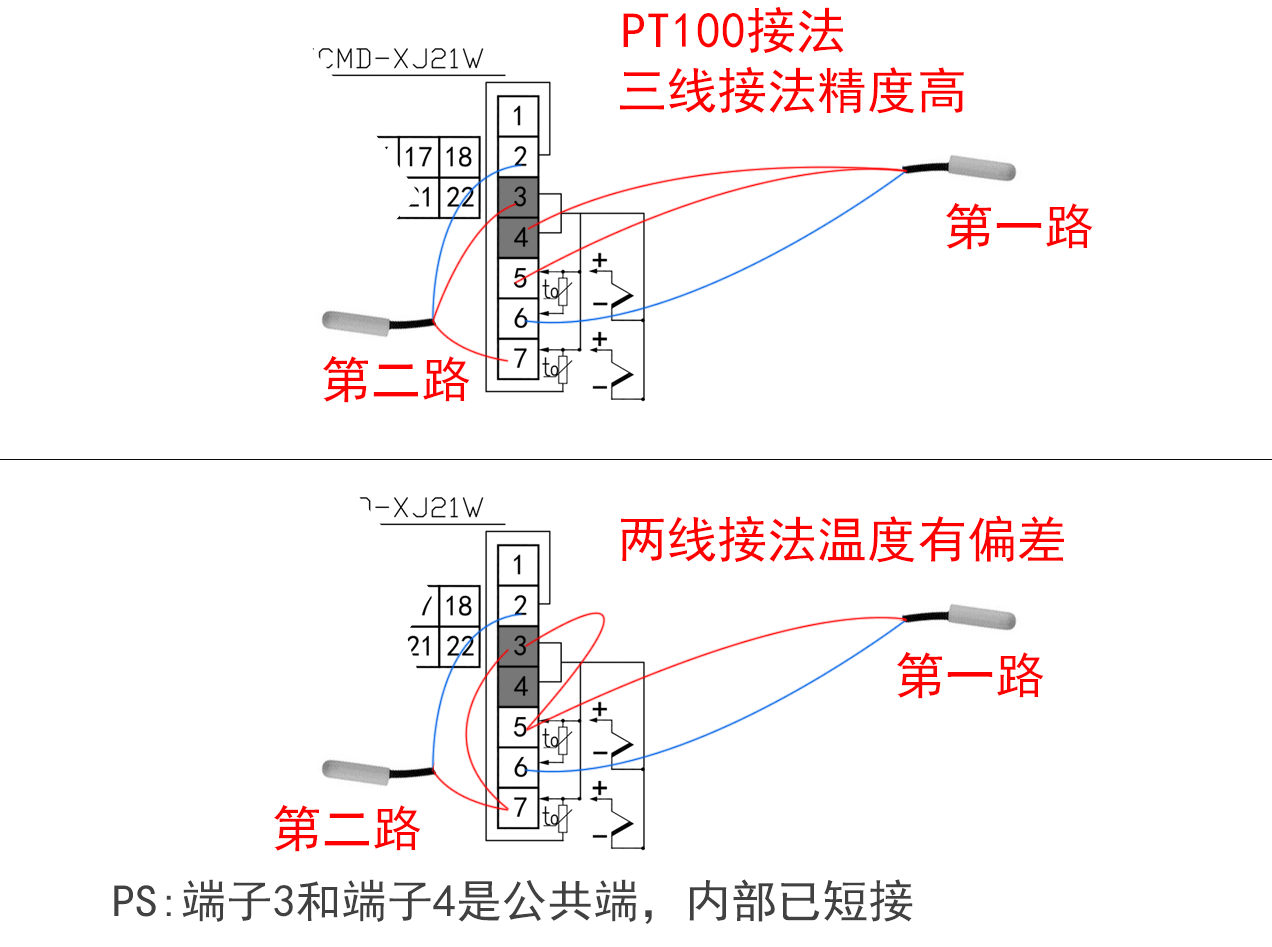

PT100熱電阻三線制接線方式：三條傳感器線標為A,B,B(兩條阻值為0的線都標為B)

1.儀表參數修改：把儀表的參數SN的值修改成PT2
2.用到的儀表接線端子：2,3,4,5,6,7（3,4為兩個內部短接的公共端）
各通道接線方式:
第1路:儀表〖端子6〗接傳感器【A線】,儀表〖端子5〗和〖端子3〗分別接傳感器的兩條【B線】
第2路:〖端子2〗接【A線】,〖端子7〗和〖端子4〗接【B線】

PT100熱電阻兩線制接線方式：兩條傳感器線標為A,B

第1路:儀表〖端子6〗接傳感器【A線】,儀表〖端子5〗接【B線】，〖端子3〗和〖端子5〗用導線短接。
第2路:〖端子2〗接【A線】,〖端子7〗接【B線】，〖端子7〗和〖端子4〗短接。

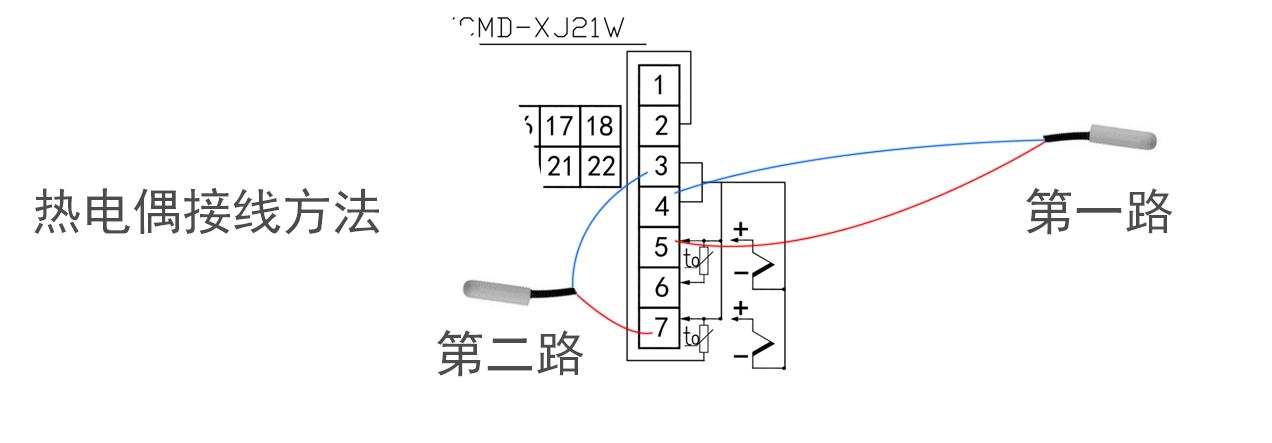

K型熱電偶接法：兩條傳感器線標為正線和負線。如下圖：

1.儀表參數修改：把儀表的參數SN的值修改成K(數碼管上看起來像一個反寫的y)
2.用到的儀表接線端子：3,4,5,7（3,4為兩個內部短接的公共負端）
第1路:儀表的〖端子5〗接傳感器的【正線】,儀表的〖端子3〗接傳感器【負線】。
第2路:〖端子7〗接【正線】,〖端子4〗接【負線】;

4-20mA模擬量接線方法如下圖：
