4路(PT100 CU50 K E J)輸入4路PID控制四路模擬量4-20mA輸出

產品型號:KCM-XJ41WA KCM-XJ4WA KCMR-XJ4WA

功能概述:
工作環境:溫度-10~60℃;濕度≤90%RH,采樣周期:每秒采樣8次;設置數字濾波參數FILt=0時,響應時間≤0.5秒;
●輸入采用測量精確穩定的數字校正系統,支持多種熱電偶和熱電阻規格,最高分辨率達0.1℃。
●人性化設計的操作方法,易學易用。
●抗干擾性能符合在嚴酷工業條件下電磁兼容(EMC)的要求。
●本儀表采用自動調零及數字校準技術的免維護型儀表,計量檢定時若超差可通過參數修正
●PID控制,變送輸出,上下限控制(位式控制)3種方式可手動切換。
輸入信號:
溫度傳感器信號:CU50(-50.0~150.0℃)、Pt100(-199.9~600.0℃)、 K(0~1300℃)、E(0~700.0℃)、J(0~900.0℃)
模擬量信號:4-20mA,0-10mA
溫度傳感器信號 和 模擬量信號 2選1
四路獨立控制輸出(4-20mA 或 0-10mA):
支持以下幾種輸出方式:
●四路獨立PID,模擬量輸出4-20mA
●四路溫度采樣變送4-20mA輸出:即把溫度信號變送輸4-20mA電流信號
報警輸出:
除xj41系列,默認不帶報警繼電器
報警方式可手動切換為:1:上限報警 2:下限報警; 3:上上限報警 4:下下限報警;5:區間外報警 6:區間內報報警;
外形大小:
長×寬×深度 面板式:160×80×80 開孔152×76 導軌式:88*107*59
通信功能:
后綴RS系列儀表標配通信功能
RS485/232通信,標準的MODBUS-RTU協議。可以通過RS485/232 讀到測量值,修改儀表所有參數。支持wincc(西門子),三菱,松下,歐姆龍,AB,組態王,亞控,MCGS(昆侖通態)和國產PLC 等設備
可配套我們公司的通信軟件或我們公司的觸摸屏,在電腦上實時顯示采樣溫度,設定值。并可以記錄溫度值,生成曲線或數據報表導出為EXCEL文檔

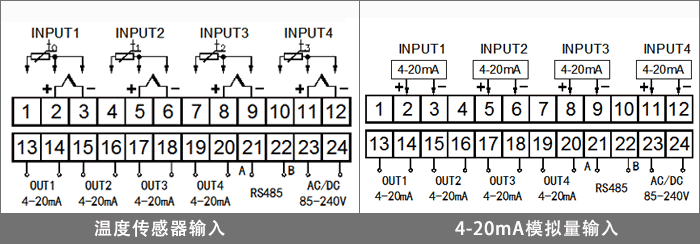

儀表接線圖:


儀表內置參數:

序號 提示符 名稱 說明
一級菜單(公共參數)
0 LOCK 密碼鎖 密碼鎖為18時,允許修改所有
參數,不為18時禁止修改所有參數
1 SN 輸入規格 CU50、Pt100、K、E、J、T
2 OPB 通信開關 ‘0’無輸出;‘1’RS232或RS485通訊信號;
3 Add 地址 儀表通信地址即站號
4 BAUD 波特率 0:1200; 1:2400;
2:4800; 3:9600
二級菜單(各通道參數)n(1~4)代是通道號
1 SP+n n通道設定 每一通道控制點溫度設定參數
2 HY+n 主控回差 儀表為位式控制方式時的不靈敏區,取值越小,控制效果越好
但當為繼電器輸出時因頻繁跳動而影響使用壽命
3 AH+n 報警設定值 當ALP=5或6時,才會顯示該菜單
4 AL+n 報警設定值 由AL-P參數決定報警方式
5 HY-+n 報警回差 用于報警觸點輸出的回差設定
  6 SC+n 傳感器誤差修正值 測量傳感器引起誤差時,可以用此值修正
7 P+n 比例系數 比例帶=P×20 其決定了系統比例增益的大小, P越大, 比例的作用越小,過沖越小,但太小會增加升溫時間P=0時,轉為二位式控制。
當COL=2變送輸出時,該菜單做變送輸出上限設定,此時數碼管顯示為PBH
8 I+n 積分時間 積分時間,以解除比例控制所發生之殘余偏差, 太大會延緩系統,達到平衡的時間, 太小會產生波動
當COL=2變送輸出時,該菜單做變送輸出下限設定,此時數碼管顯示為PBL
9 D+n 微分時間 設定微分時間,以防止輸出的波動,提高控制的穩定性
10 T+n 控制周期 指主控為人工智能PID控制方式,輸出為繼電器時的控制周期,時間越短,控制效果越好,但會影響繼電器壽命。一般出廠值繼電器設置為10S,其他設置為2S。
11 U0+n 初始功率 PID智能控制時的初始輸出功率
12 At +n 自整定開關 0:關閉自整定?? 1:開啟自整定
13 COL+n 控制類型 0:加熱;? 1:制冷;? 2、變送輸出
14 ALP+n 報警方式 ‘0’無報警;‘1’上限報警; ‘2’下限報警;
‘3’正偏差報警;‘4’負偏差報警; ‘5’區間外報警;‘6’區間內報警
15 PF+n 濾波系數 為儀表一階滯后濾波系數,其值越大,抗瞬間干擾性能越強,但響應速度越滯后。
16 PSH+n 量程上限 電流電壓信號顯示上限
17 PSL+n 量程下限 電流電壓信號顯示下限
18 DP+n 小數點 小數點位置
19 UTH+n 輸出上限 可實現主控輸出功率的最高與最低限幅,
只作用在電流、電壓輸出時有效
20 UTL+n 輸出下限
