    首頁 >> 產品中心 >> KCM-9高精度溫控儀

電流電壓信號、溫度傳感器信號輸入PID 4-20mA輸出帶4-20mA變送輸出

產品型號：KCMA-91MABS KCM-91MABS KCME-91MABS KCMF-91MABS KCMA-91MABS KCMD-91MABS KCMA-92MABS KCM-92MABS KCME-92MABS KCMF-92MABS KCMA-92MABS KCMD-92MABS

功能概述：
工作環境：溫度-10~60℃；濕度≤90%RH，采樣周期：每秒采樣8次；設置數字濾波參數FILt=0時，響應時間≤0.5秒；
●輸入采用測量精確穩定的數字校正系統，支持多種熱電偶和熱電阻規格，最高分辨率達0.1℃。
●人性化設計的操作方法，易學易用。
●抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。
●本儀表采用自動調零及數字校準技術的免維護型儀表，計量檢定時若超差可通過參數修正
●PID控制，上下限控制（位式控制）兩種方式可手動切換。
輸入信號：
●普通型（kcm-91wbs）:CU50(–50.0～150.0℃)/PT100(–199.9～600.0℃)/K(–30.0～1300℃)
●電流型(kcm-91abs)：4-20mA/0-10mA/0-5v/1-5v/0-50v
●混合型(kcm-91wbs53):CU50(–50.0～150.0℃)/PT100(–199.9～600.0℃)/K(–30.0～1300℃)/E(–30.0～700.0℃)/J(–30.0～900.0℃)/T(–199.9～400.0℃)/S(–30～1600℃)/R(–30.0～1700.0℃)/WR25(–30.0～2300℃)/N(–30.0～1200.0℃)/4-20mA/0-10mA/0-10v/1-5v/0-50v
控制輸出：
以下控制方式四選一：
●繼電器開關量輸出
●12V電壓輸出，調節固態繼電器SSR
●4-20mA /0-10v模擬量PID輸出
●調節可控硅晶閘管SCR
報警輸出：
默認帶一組繼電器報警，最多可擴展成2組報警繼電器。
報警方式可手動切換為： 1：上限報警；2：下限報警；3：上下限報警（2組報警繼電器情況下有效） 4：正偏差報警；5：負偏差報警； 6：正負偏差報警（2組報警繼電器情況下有效） 7：區間外報警；
變送輸出：
4-20mA(1-5v)/0-10mA(0-10v)手動切換。變送輸出上下限量程可調節，比如：20-50度，或0-100度。
外形大?。?/dt>
長×寬×深度 160×80×85 152×76； A：96×96×110 92×92； D：72×72×110 68×68； E：48×96×110 44×92； F：96×48×110 92×44； G：48×48×110 44×44; R(導軌式): 長88mm 寬72mm 厚59mm 。
其它功能：
輸出方式可以由自動模式一鍵切換為手動模式，手動調節控制輸出百分比。

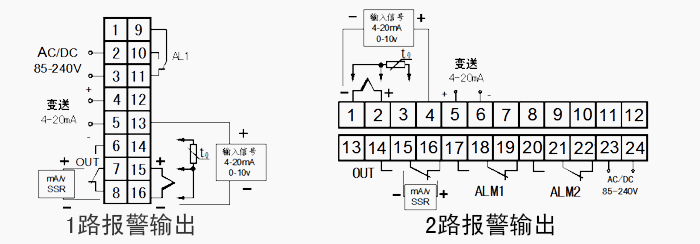

儀表接線圖：


儀表內置參數：

序號 符號 名稱 說 明
0 SP 溫度設定值 預期達到的溫度設定值
1 AL-1 報警上限值 可有ALP參數決定功能
2 AL-2 報警下限值
3 PB 溫度修正值 測量值誤差時用此參數修改
4 KP 比例系數 P值類似常規PID調節器的比例帶,但變化相反,P值越大,比例、微分的作用成正比增強, P值越小,比例、微分的作用相應減弱,P參數值與積分作用無關。
P=0時，轉為二位式控制(上下限控制)
5 KI 積分系數 ? I參數值主要決定調節算法中的積分作用,與常規PID算法中的積分時間類同,I值越小,系統積分作用越強,I值越大,積分作用越弱。設置I=0時，系統取消積分作用,儀表成為一個PD調節器。
6 KD 微分系數 ?d參數對控制的比例、積分、微分均起影響作用,d越小,則比例和積分作用均成正比增強;反之,d越大,則比例和積分作用均減弱,而微分作用相對增強。此外d還影響超調抑制功能的發揮,其設置對控制效果影響很大。?? 如設置d≤t(控制周期)時,系統的微分作用被取消。
7 KT 時間周期 指主控為人工智能PID控制方式，輸出為繼電器時的控制周期，時間越短，控制效果越好，但會影響繼電器壽命。一般出廠值繼電器設置為20S，其他設置為2S。
8 FC 濾波系數 為儀表一階滯后濾波系數，其值越大，抗瞬間干擾性能越強，但響應速度越滯后，對壓力、流量控制其值應較小，對溫度、液位控制應相對較大。
9 HY 主控回差 儀表為位式控制方式時的不靈敏區，取值越小，控制效果越好，但當為繼電器輸出時因頻繁跳動而影響使用壽命
10 DP 小數點個數 dp=0時小數點在個位不顯示，當dp=1～3時，小數點依次在十位、百位、千位。當儀表為熱電偶或熱電阻輸入時,dp只能0或1?！?/td>
11 OUTH 輸出上限 當儀表控制為電壓或電流輸出（如控制閥位時），儀表具有最小輸出和最大輸出限制功能。?
12 OUTL 輸出下限 　
13 AT 自整定系數 ? 0:關閉自整定；??????? 1:啟動自整定
14 LOCK 密碼鎖 為0時，允許修改所有參數，為1時，只允許修改給定值（SP），大于1時，禁止修改所有參數
15 TS 傳感器類型 Cu50、 Pt100、 K、 E 、J、 T、 S、 R、WR25、 N、 0～50mV、 10～50mV、 0～5V/0～10mA、 1～5V/4～20mA
16 OP_A 主控輸出 ‘0’無輸出；‘1’繼電器輸出；‘2’固態繼電器輸出；‘3’過零觸發；‘4’移相觸發；‘5’0～10mA或0～5V； ‘6’4～20mA或1～5V；7’閥位控制
17 OP_B 輔助控輸出 ‘0’無輸出；‘1’RS232或RS485通訊信號；‘2’接微型打印機‘3’0～10mA或0～5V變送輸出；‘4’4～20mA或1～5V變送輸出
18 AL_P 報警方式 0：無報警；?????? 1：上限報警；2：下限報警；???? 3：上下限報警4：正偏差報警；?? 5：負偏差報警；6：正負偏差報警?? 7：區間外報警；
19 COOL 正反控選擇 ?0:反向控制,如加熱;1:正向控制,如制冷
20 P_SH 量程上限 變送輸出的量程上下限
21 P_SL 量程下限
22 ADDR 通訊地址 儀表在集中控制系統中的編號
23 BAUD 通訊波特率 1200； 2400； 4800； 9600 四種可選
