    首頁 >> 產品中心 >> KCMR導軌式溫控儀

4路（PT100 CU50 K E J S）輸入4路PID控制繼電器輸出帶RS485通信

產品型號：KCMR-XJ4WRS KCMR-XJ41WRS

功能概述：
工作環境：溫度-10~60℃；濕度≤90%RH，采樣周期：每秒采樣8次；設置數字濾波參數FILt=0時，響應時間≤0.5秒；
●輸入采用測量精確穩定的數字校正系統，支持多種熱電偶和熱電阻規格，最高分辨率達0.1℃。
●人性化設計的操作方法，易學易用。
●抗干擾性能符合在嚴酷工業條件下電磁兼容（EMC）的要求。
●本儀表采用自動調零及數字校準技術的免維護型儀表，計量檢定時若超差可通過參數修正
●PID控制，上下限控制（位式控制）兩種方式可手動切換。
輸入信號：
溫度傳感器信號（默認）：CU50（-50.0～150.0℃）、Pt100（-199.9～600.0℃）、 K（0～1300℃）、E（0～700.0℃）、J（0～900.0℃）、S(0～1600℃)
控制輸出：
以下控制方式2選1：
●繼電器開關量輸出
●12V電壓輸出，調節固態繼電器SSR
四路采樣，四路PID或位式控制輸出。當切換成PID輸出時,繼電器會在一個時間周期內輸出一個占空比。即吸合x(chóng)秒，打開(時間周期-x)秒。 當切換成位式控制時：測量值<設定值時繼電器吸合，測量值>設定值+回差值 時繼電器斷開
報警輸出：
除xj41系列，默認不帶報警繼電器
報警方式可手動切換為：1：上限報警 2：下限報警； 3：上上限報警 4：下下限報警；5：區間外報警 6：區間內報報警;
外形大?。?/dt>

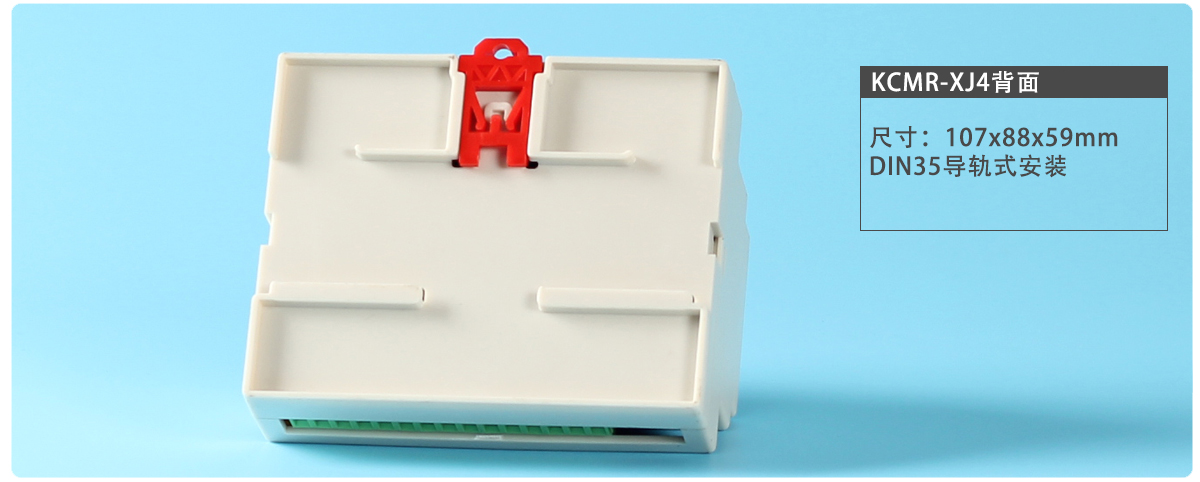

長×寬×深度 T:160×80×80 開孔尺寸：156×76 A: 96×96×110 開孔尺寸：92×92 D:72×72×80 開孔尺寸：68×68 導軌式：88*107*59 。
通信功能：
后綴RS系列儀表標配通信功能
RS485/232通信,標準的MODBUS-RTU協議?？梢酝ㄟ^(guò)RS485/232 讀到測量值，修改儀表所有參數。支持wincc（西門子），三菱，松下，歐姆龍，AB，組態王，亞控，MCGS（昆侖通態)和國產PLC 等設備
可配套我們公司的通信軟件，在電腦上實時顯示采樣溫度，設定值。并可以記錄溫度值，生成曲線或數據報表導出為EXCEL文檔
儀表接線圖：

參數代碼 符號 名稱 取值范圍 說 明 出廠值
以下為一級菜單（即為各個通道公共參數）
0 LOCK　 密碼鎖　 0～50　 密碼鎖為18時，允許修改所有參數，不為18時禁止修改所有參數　 18　
1 TS 輸入規格 CU50、Pt100、K、E、J、S 隨機
2　　 ALP　　 報警定義　　 0～6　　 0：無報警；?? 1：上限報警2：下限報警； 3：上上限報警4：下下限報警；5：區間外報警6：區間內報報警7:兩路溫差報警 1　　
3 Kt 輸出周期 0～120 S 設定繼電器控制時的動作周期 10 S
4 dp 小數點位置 0~1 0. 無小數點;?? 1.有小數點 0
5 P-SH 設定值上限 P-SL～滿量程 此參數限制了設定值的上限 隨機
6 P-SL 設定值下限 量程起點 ～P-SH 此參數限制了設定值的下限 隨機
7　 OPB　 副輸出方式　 0~21～64 0.無付輸出； 1.RS485串口通訊2.帶微打功能儀表在集中控制系統中的編號 0　
8　 Add　 地址　 （1～9999分）　 (在帶微型打印功能時，作打印間隔時間) 1　
9 BAUD 波特率 0～3 0：1200； 1：2400；2：4800； 3：9600 9600
以下為二級菜單（各個通道獨立參數，即每個通道分開設定,x代表通道號）
1 SP＋x N通道控制點設定 范圍由P-SL、P-SH決定 每一通道控制點溫度設定參數 隨機
2 AL＋x 報警設定值 范圍由P-SL、P-SH決定 由AL-P參數決定報警方式 隨機
3 PB＋x 誤差修正值 ±20.0 傳感器的誤差修正值 0
4　　　 KP＋x　　　 比例系數　　　 0～100　　　 比例帶＝P×20其決定了系統比例增益的大小, P越大, 比例的作用越小,過沖越小,?但太小會增加升溫時間
P=0時，轉為二位式控制(上下限控制)		 8　　　
5　　 KI＋x　　 積分時間　　 0～3000　　 設定積分時間，以解除比例控制所發生之殘余偏差, 太大會延緩系統達到平衡的時間, 太小會產生波動 240　　
6 KD＋x 微分時間 0～200S 設定微分時間，以防止輸出的波動,提高控制的穩定性 30
7 Hy＋x 主控回差 0.1～50.0 只有二位式控制時才有意義 1
8 At＋x 自整定參數 0~1 0：關閉自整定?? 1：開啟自整定 0
9 COL+x 正反控制 0~1 ?0：加熱、加濕;? 1：制冷、除濕 0
